Kubernetes Scheduler Framework 插件化后的应用和思考

一、前言

关注 Kubernetes Scheduler SIG（Special Interest Group）的朋友应该了解，在近期发布的 Kubernetes 1.19 版本中， Scheduler Framework 替代了原有 Schduler 的工作模式，正式将调度器以插件化的形式提供给了用户。相比较于旧版本的调度器”四件套“：Predicate、Priority、Bind、Preemption。新版本的调度器框架更加灵活，共引入了11个扩展点，用户可随意组装、扩展调度插件中调度算法执行的先后顺序。参考官方的详细设计思路：624-scheduling-framework

二、插件化后带来的影响

在旧版本中的默认调度器 default-scheduler 实现中，如果我们想要修改和配置该调度器的调度算法顺序和权重，我们往往需要修改 scheduler 的配置文件：

apiVersion: v1
kind: Policy
predicate: # 定义 predicate 算法
- name: NoVolumeZoneConflict
- name: MaxEBSVolumeCount
- ...
priorities: # 定义 priorities 算法和权重
- name: SelecttorSpreadPriority
  weight: 1
- name: InterPodAffinityPriority
  weight: 1
- ...
extenders: # 定义扩展调度器服务
- urlPrefix: "http://xxxx/xxx"
  filterVerb: filter
  prioritizeVerb: prioritize
  enableHttps: false
  nodeCacheCapable: false
  ignorable: true

这样的配置方式并不够灵活，调度器执行调度算法的逻辑严格按照 predicate – priorities – extenders 的顺序执行，我们无法在调度算法和算法之间添加自定义的逻辑。我们在扩展自定义调度逻辑时，自定义的调度算法也只能在 predicate 和 priorities 之后执行，因此这样的调度器配置方式和扩展机制已不能满足我们的需求，Kuberntes 官方也慢慢在将这种调度器实现方式淘汰，取而代之的是插件化的 Scheduler Framework。与旧版本的调度器配置方式不同，新版本的调度器在原有的”四件套“上增加到了11个扩展插件：

Queue sort 对准备调度的 Pod 进行优先级排序
PreFilter Pod 调度前的条件检查，如果检查不通过，直接结束本调度周期（过滤带有某些标签、annotation的pod）
Filter 过滤掉不符合当前 Pod 运行条件的Node（相当于旧版本的 predicate）
PostFilter Filter插件执行完后执行（一般用于 Pod 抢占逻辑的处理）
PreScore 打分前的状态处理
Scoring 对节点进行打分（相当于旧版本的 priorities）
Reserve
Permit Pod 绑定之前的准入控制
PreBind 绑定 Pod 之前的逻辑，如：先预挂载共享存储，查看是否正常挂载
Bind 节点和 Pod 绑定
PostBind Pod绑定成功后的资源清理逻辑

相比较于旧版调度器的基于 webhook 的扩展机制（Scheduler Extender），Scheduler Framework 使用的是将自定义的调度器进行二进制编译，替换掉原有的调度器的方式。这样做主要是为了解决旧版调度器扩展机制存在的一些问题：

调度算法执行时机不灵活 扩展的predicate、priority算法只能在默认调度器的调度算法后执行
序列化、反序列化慢 扩展调度器使用HTTP+JSON的形式序列化、反序列化
调用扩展调度器异常后当前Pod的调度任务直接被丢弃 需要一种通知机制来让scheduler感知到扩展调度器异常
无法共享默认调度器的缓存（因为扩展调度器和默认调度器在不同的进程）

三、如何配置 Scheduler Framework 插件

新版本 Scheduler Framework 调度器和旧版本使用上区别不大，如果使用 kubeadm 安装集群，scheduler 默认以静态 Pod 的形式运行在集群中，如果我们需要对调度器的配置进行调整，修改调度器配置 KubeSchedulerConfiguration 即可：

apiVersion: kubescheduler.config.k8s.io/v1beta1
kind: KubeSchedulerConfiguration
clientConnection:
  kubeconfig: xxx
profiles:
- plugins:
    queueSort:
      enabled:
      - name: "*"
    preFilter:
      enabled:
      - name: "*"
    filter:
      enabled:
      - name: "*"
    preScore:
      enabled:
      - name: "*"
    score:
      enabled:
      - name: "*"

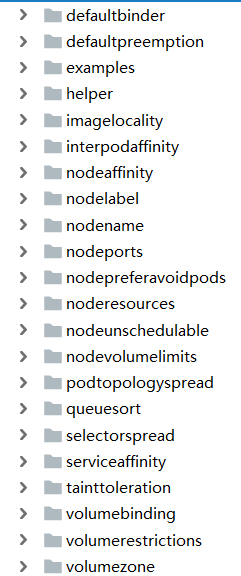

使用 * 号通配符表示使用该调度器所有已提供的调度器实现。在 1.19 的源码中，pkg/scheduler/framework/plugins 目录下为 Kubernetes 的调度器内置调度算法的各种实现：如需要禁用调度器的某个调度算法，只需要在 KubeSchedulerConfiguration 配置中相应的 plugin 下 disabled 掉即可。

四、如何二次开发并使用自定义的 Scheduler Framework 插件

当我们需要新增自定义调度器逻辑时，直接把自定义的调度器编译成二进制，打包成镜像运行在集群中，替换默认的调度器（通过修改 Pod 的 schedulerName 字段替换默认调度器），同时修改Scheduler Framework 的调度器配置。例如我们自定义了一个叫 Coscheduling 的调度器，该调度器扩展了queueSort、preFilter、permit、reserve、postBind 插件，我们需要对它做如下配置即可：

apiVersion: kubescheduler.config.k8s.io/v1beta1
kind: KubeSchedulerConfiguration
clientConnection:
  kubeconfig: xxx
profiles:
- plugins:
    queueSort:
      enabled:
      - name: Coscheduling
      disabled:
      - name: "*"
    preFilter:
      enabled:
      - name: Coscheduling
      disabled:
      - name: "*"
    filter:
      disabled:
      - name: "*"
    preScore:
      disabled:
      - name: "*"
    score:
      disabled:
      - name: "*"
    permit:
      enabled:
      - name: Coscheduling
    reserve:
      enabled:
      - name: Coscheduling
    postBind:
      enabled:
      - name: Coscheduling
  pluginConfig:
  - name: Coscheduling
    args:
      permitWaitingTimeSeconds: 10
      kubeConfigPath: "%s"

那么二次开发自定义调度器的流程大概是怎样的呢？官方为每个插件提供了接口，我们只要在自己的调度器中实现这些接口即可：

// pkg/scheduler/framework/v1alpha1/interface.go
type QueueSortPlugin interface {
	Plugin
	Less(*QueuedPodInfo, *QueuedPodInfo) bool
}

type PreFilterExtensions interface {
	AddPod(ctx context.Context, state *CycleState, podToSchedule *v1.Pod, podToAdd *v1.Pod, nodeInfo *NodeInfo) *Status
	RemovePod(ctx context.Context, state *CycleState, podToSchedule *v1.Pod, podToRemove *v1.Pod, nodeInfo *NodeInfo) *Status
}

type PreFilterPlugin interface {
	Plugin
	PreFilter(ctx context.Context, state *CycleState, p *v1.Pod) *Status
	PreFilterExtensions() PreFilterExtensions
}

type FilterPlugin interface {
	Plugin
	Filter(ctx context.Context, state *CycleState, pod *v1.Pod, nodeInfo *NodeInfo) *Status
}

type PostFilterPlugin interface {
	Plugin
	PostFilter(ctx context.Context, state *CycleState, pod *v1.Pod, filteredNodeStatusMap NodeToStatusMap) (*PostFilterResult, *Status)
}

type PreScorePlugin interface {
	Plugin
	PreScore(ctx context.Context, state *CycleState, pod *v1.Pod, nodes []*v1.Node) *Status
}

type ScoreExtensions interface {
	NormalizeScore(ctx context.Context, state *CycleState, p *v1.Pod, scores NodeScoreList) *Status
}

type ScorePlugin interface {
	Plugin
	Score(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) (int64, *Status)
	ScoreExtensions() ScoreExtensions
}

type ReservePlugin interface {
	Plugin
	Reserve(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
	Unreserve(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string)
}

type PreBindPlugin interface {
	Plugin
	PreBind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
}

type PostBindPlugin interface {
	Plugin
	PostBind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string)
}

type PermitPlugin interface {
	Plugin
	Permit(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) (*Status, time.Duration)
}

type BindPlugin interface {
	Plugin
	Bind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
}

具体的实现代码可参考 Kubernetes 官方提供的样例： scheduler-plugins

五、总结

从 Kubernetes 官方提出重构 Scheduler 的 Proposal，到新版 Scheduler Framework 正式上线的时间跨度大概有一年多，得益于 Kubernetes 社区的高活跃度和高参与度，重构工作能够顺利完成。然而，即便调度器框架已完成重构，但现有的调度器算法其实并不完善，还不能完全满足集群容器编排的各种调度需求，如：基于真实负载的调度算法、基于 GPU 的调度算法等，未来还有待完善。说到调度器，不得不提起 Kubernetes 的另一个开源项目：Descheduler（反调度器），其功能在于动态调整已完成调度的 Pod 的调度结果，下次有机会再详细说说其实现原理和应用场景。
